Q3210全自动履带式抛丸机
产品简介

履带式抛丸机用橡胶履带形成的凹腔作为工件承载体。工作时,履带转动,带动凹腔内的工件翻滚,因此零件的内外表面均能获得较好的清理效果。该种机型分为手动和自动装卸料方式,最适合于大批量小型零件的抛丸清理。由于采用橡胶履带,减轻了工件与履带的撞击和划痕,并且占地面积小,操作极为方便,从而为众多厂家采用。

应用范围

小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和表面强化,特别适用于不怕碰撞的零件的清理及强化。

突出优势
  • 采用耐磨橡胶履带+锰钢护板;
  • 采用先进的文丘里湿式除尘系统;
  • 采用碎丸料二级分离系统;
  • 采用高性能ABB电机+模具钢CNC机加工抛丸器;
  • 采用钢丸流量自动控制系统;
  • 可选自动上料+自动下料机构;
  • 可选磁性分选系统+横向螺旋分选+风选分选系统;
抛丸产品对比
VS

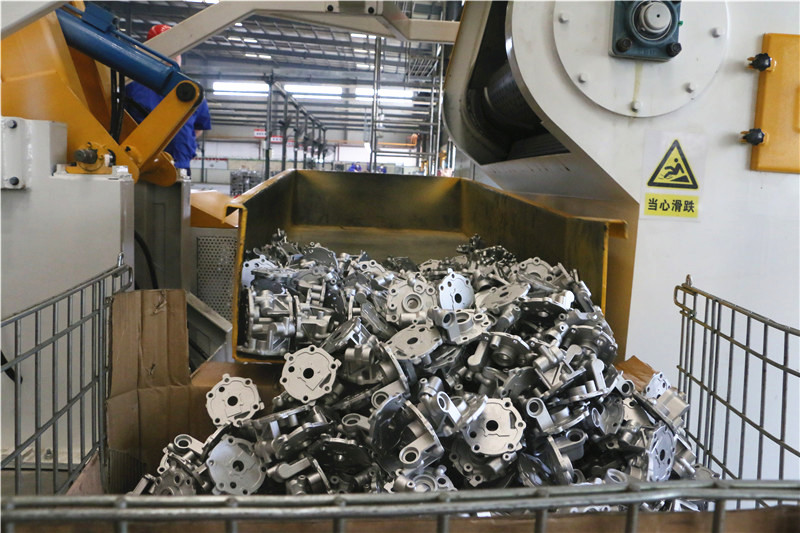

抛丸前

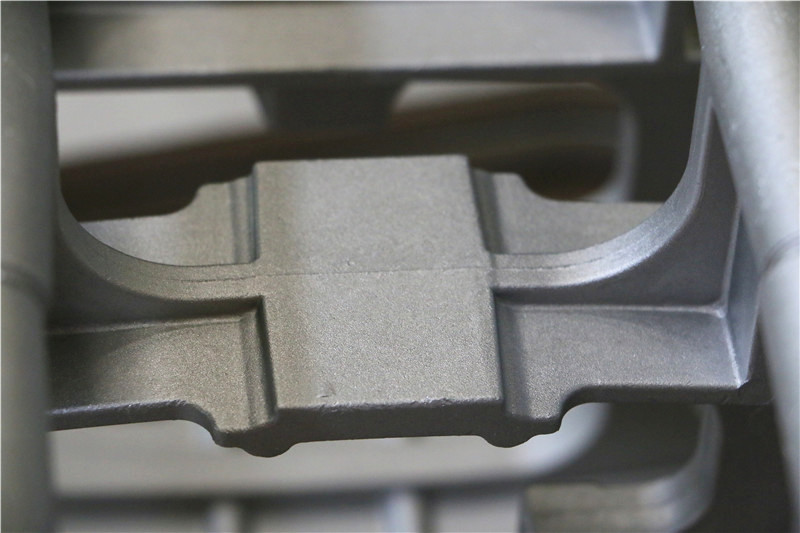

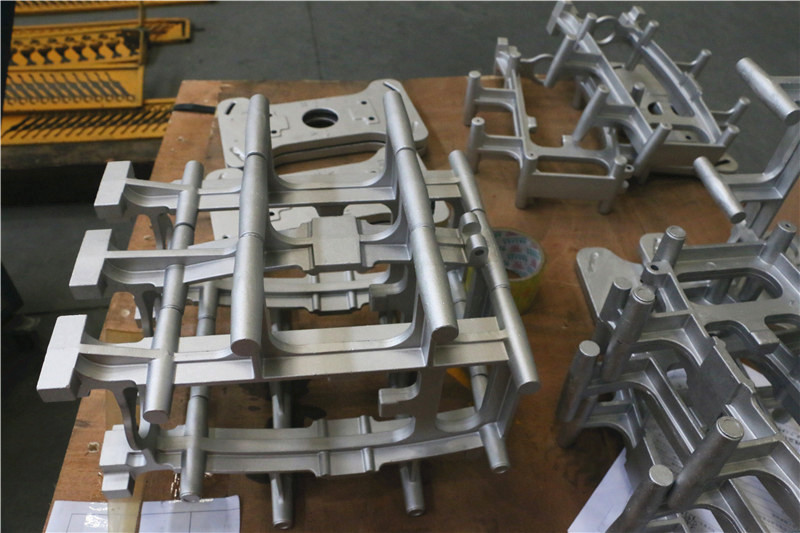

抛丸后
工作原理
履带式抛丸机是高强度耐磨橡履带或锰钢履带装载工件。它利用高速回转的叶轮,将弹丸抛向室体内的工件上,达到清理的目的。它适合用于小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和表面强化,特别适用于不怕碰撞的零件的清理及强化。 履带式抛丸机用橡胶履带形成的凹腔作为工件承载体。工作时,履带转动,带动凹腔内的工件翻滚,因此零件的内外表面均能获得较好的清理效果。该种机型分为手动和自 动装卸料方式,最适合于大批量小型零件的抛丸清理。由于采用橡胶履带,减轻了工件与履带的撞击和划痕,并且占地面积小,操作极为方便,从而为众多厂家采 用。目前该机型有Q326,Q3210等。
产品描述
1抛丸器

1. 抛丸器电机采用ABB,优良可控的制造工艺,密封好、动平衡佳,性能稳定可靠。

2. 抛丸器壳体采用10mm优质碳钢板经过激光切割、精密折弯焊接而成,壳体采用专门的治具定位焊接,确保抛丸器壳体两端面的平行度和孔的同心度。

3. 顶护板采用模具钢CNC精密加工,加工精度达到±0.01;机加工后采用低压真空热处理。

4. 端护板采用高耐磨锰13钢板,经过激光切割而成。

5. 侧护板采用模具钢CNC精密加工,加工精度达到±0.01;机加工后采用低压真空热处理。

6. 定向套采用模具钢CNC精密加工,加工精度达到±0.01,均匀磨损,动平衡好;机加工后采用低压真空热处理。

7. 分丸轮采用模具钢CNC精密加工,加工精度达到±0.01,均匀磨损,动平衡好;机加工后采用低压真空热处理。

8. 叶片采用模具钢CNC精密加工,加工精度达到±0.01,每块叶片重量差±2g,均匀磨损,动平衡好;机加工后采用低压真空热处理。

9. 叶轮采用模具钢CNC精密加工,加工精度达到±0.01;机加工后采用低压真空热处理,表面硬度能达到HRC58-62。

10. 以上易损件使用寿命:是铸造产品三倍以上寿命(使用丸料:S460以下(1.5mm铸钢丸),硬度:HRC40-50)。

2流量阀

1. 半自动流量控制系统,用于控制进入抛丸器的丸料流量,通过手动调节钢丸流量

2. 全密封的结构设计,带可锁定的检查开口,配有二个轴承。

3. 每个流量阀门上端,各装有一个手动截止阀,如果需要维修流量阀时,可以关闭,用以关闭从料仓流下的丸料,方便维护。

3抛丸室体

1. 抛丸室采用全锰钢焊接而成。

2. 抛丸室内热区安装数块锰钢防护板,位于抛头直射区3/4区域,防止钢丸溅射抛丸室外壁,采用悬挂固定,安装简单,易于拆卸更换。

3. 顶部安装有三层密封结构,防止抛丸作业过程中钢丸从顶部泄漏。

4液压自动上料系统


1. 液压系统是独立的集成化动力传动装置,是将机械能或电能转化成回转力的驱动部,再将回转力转换为流体能的泵部,控制油流向和压力的阀部及箱部构成,阀门部设有2个汽缸口,是执行元件配管的接口。

2. 液压系统有电机、泵、电磁换向阀、油控单向阀、节流截止阀、油箱等组成。启动电机时要注意电动机的旋转方向,从电机尾部风扇叶端观察,顺时针方向为正确的方向。

3. 通过电磁铁的通断电(电磁换向阀的两个电磁铁不可同时带电),可分别实现各种动作。通过调节节流阀分别调整其速度或关闭执行机构的动作。

4. 本系统使用46#抗磨液压油,整个液压系统最适宜工作温度为30-55℃,油温过高时应停机检查发热原因。

5. 液压系统主要技术参数:油箱容积:80L;电机驱动功率:4Kw;额定压力:12MPa;额定流量:14.7L/min。

5自动下料系统

1. 一套自动下料机构,抛丸室内抛好的工件从抛丸室反转出来,落入自动下料机构上,再由振动装置将零件输送至收料框内。

2. 下料机构上安装有防摔减振橡胶垫,可有效防止零件与减震板之间的相互撞击,起到很好的防护作用。

6电控箱

1. 采用西门子PLC和触摸屏

2. 采用台达或者BEST变频器

3. 采用正泰或者施耐德品牌低压电气元件

4. 采用抛丸时间控制器

5. 采用亚德客气动元件

6. 采用流量检测电流表

7. 1盏照明灯

8. 1套专用恒温空调(可选配)

参数介绍

美弗莱翻料履带型抛丸机配置表

序号 设备名称 翻料履带式抛丸机
1 设备型号 MB200-P11-1F MB200-Q11-1F
2 分选配置 风选
3 设备应用 锻/钢件表面抛丸清理
4 抛丸器类型 机加型CNC 铸造型
5 抛丸器数量 1个
6 抛丸器电机功率 11KW
7 履带(孔径*宽*厚*周长) 8*1380*22*4900mm
8 承重(不含工装) ≤500kg
9 单个工件尺寸 1280*760*300
10 入口最大尺寸(宽x高) 904*965
11 半自动流量阀 1套
12 全自动流量阀 选配
13 干式除尘器 DC-4
14 湿式除尘器 选配
15 安全护栏(含门尺寸) 长13.4米*高3米
16 安全护栏(不含门尺寸) 长11.2米*高3米
17 自动上料机构 液压上料
18 自动下料机构 MZX震动给料机
19 裸机外形尺寸(长*宽*高) 3249*3482*5149mm
20 包含除尘器尺寸(长*宽*高) 6885*3482*5149mm
21 总功率+除尘器 15.4KW+3KW
22 总重量裸机+除尘器 5.7吨+0.563吨


标准配置:

1 电器柜:本型号标准配置为散热扇,可选配空调
2 可编程控制器PLC:西门子(根据客户要求,可选配其他品牌)
3 触摸屏:西门子(根据客户要求,可选配其他品牌)
4 变频器:国内优质品牌(根据客户要求,可指定品牌)
5 电源电压:AC380V 三相五线
6 低压电器:CHINT(根据客户要求,可选配其他品牌)
7 气动元件:ARITAC(根据客户要求,可选配其他品牌)
8 电线电缆
9 美弗莱还可根据你的要求定制各种非标抛丸机。
