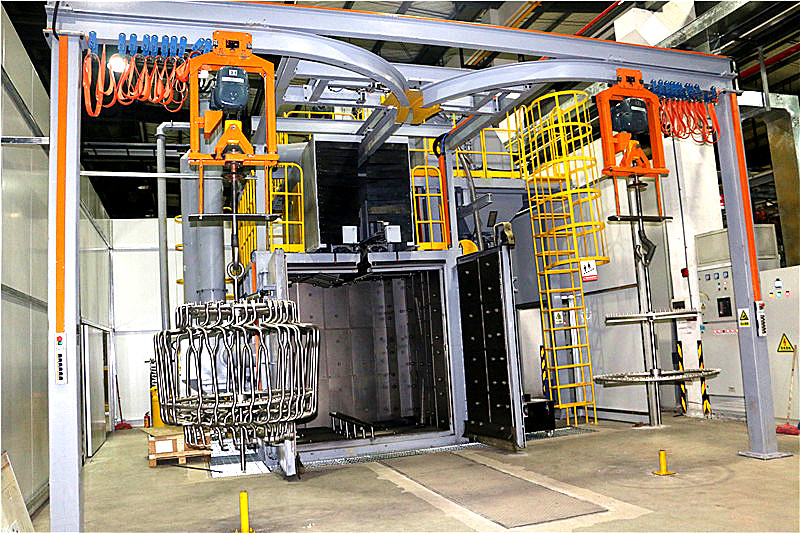

稳定杆吊钩式强化抛丸机
产品简介

吊钩式强化抛丸机就是针对能吊挂的金属产品表面处理的一种设备,抛丸强化是一种为提高承受交变应力的部件的疲劳强度而专门设计的工艺。利用高速抛射的弹丸流对金属产品表面的冲击而使表面产生循环塑性应变层,由此导致金属产品表层的显微组织发生有利的变化并使表层引入残余压应力场。从而提高金属的疲劳断裂和应力腐蚀断裂抗力,达到提高产品的可靠性和耐久性。

应用范围

齿轮、齿轴、板簧等各种汽车零部件等。

突出优势
  • 采用10mm全锰钢机身+全锰钢护板,使用寿命20年;
  • 采用先进的文丘里湿式除尘系统;
  • 采用碎丸料二级分离系统;
  • 采用高性能ABB电机+模具钢CNC机加工抛丸器;
  • 钢丸流量自动控制系统;
  • 主机采用3层密封结构,无任何丸料泄露;
  • 采用磁性分选系统+横向螺旋分选+风选分选系统;
抛丸产品对比
VS
抛丸前
抛丸后
工作原理


吊钩式抛丸机分为单吊钩和双吊钩,吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.1~1.5mm的弹丸抛向工件的表面,使得工件的表面达到一定的粗糙度,让工件变得美观,或者改变工件的压应力提高寿命。本机型广泛应用于齿轮、齿轴、锻造、铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理,如除氧化皮、毛刺、砂铸件除砂等。 并且本机型适合于不宜碰撞的细长、薄壁件的清理。吊钩式抛丸机作为抛丸清理机的标准机型,其抛丸室旋转直径从1000到3000 mm, 高度从1200 到3000 mm. 标准机型带有2-7个抛头,承载量达10000公斤,这款抛丸机的生产效率相当高,灵活性跨度也相当大,是理想的清理强化设备,并且操作简便,只需将要处理的工件装载上机器,按下启动按钮,经过一个很短的时间(一般为5-7分钟),即完成了整个清理过程,清除掉所有粉尘和残余丸料,主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理,包括易碎和形状不规则的工件。

强化抛丸机就是针对金属表面处理的一种设备,抛丸强化是一种为提高承受交变应力的部件的疲劳强度而专门设计的工艺。利用高速抛射的弹丸流对金属表面的冲击而使表面产生循环塑性应变层,由此导致金属表层的显微组织发生有利的变化并使表层引入残余压应力场。从而提高金属的疲劳断裂和应力腐蚀断裂抗力,达到提高产品的可靠性和耐久性。


产品描述
1抛丸器

1. 抛丸器电机采用ABB,优良可控的制造工艺,密封好、动平衡佳,性能稳定可靠。

2. 抛丸器壳体采用10mm优质碳钢板经过激光切割、精密折弯焊接而成,壳体采用专门的治具定位焊接,确保抛丸器壳体两端面的平行度和孔的同心度。

3. 顶护板采用模具钢CNC精密加工,加工精度达到±0.01 ;机加工后采用低压真空热处理。

4. 端护板采用高耐磨锰13钢板,经过激光切割而成 ;使用寿命:是铸造产品三倍以上寿命(使用丸料:S460以下(1.5mm铸钢丸),硬度:HRC40-50)。

5. 侧护板采用模具钢CNC精密加工,加工精度达到±0.01 ;机加工后采用低压真空热处理。

6. 定向套采用模具钢CNC精密加工,加工精度达到±0.01,均匀磨损,动平衡好;机加工后采用低压真空热处理。

7. 分丸轮采用模具钢CNC精密加工,加工精度达到±0.01,均匀磨损,动平衡好;机加工后采用低压真空热处理。

8. 叶片采用模具钢CNC精密加工,加工精度达到±0.01,每块叶片重量差±2g,均匀磨损,动平衡好;机加工后采用低压真空热处理。

9. 叶轮采用模具钢CNC精密加工,加工精度达到±0.01 ;机加工后采用低压真空热处理,表面硬度能达到HRC58-62。

10. 以上易损件使用寿命:是铸造产品三倍以上寿命(使用丸料:S460以下(1.5mm铸钢丸),硬度:HRC40-50)。

2流量阀

1. 4套半自动流量控制系统,用于控制进入抛丸器的丸料流量,通过手动调节钢丸流量

2. 全密封的结构设计,带可锁定的检查开口,配有二个轴承。

3. 每个流量阀门上端,各装有一个手动截止阀,如果需要维修流量阀时,可以关闭,用以关闭从料仓流下的丸料,方便维护。

3抛丸室体

1. 抛丸室采用锰13钢板精密折弯焊接而成。

2. 机体内采用高铬耐磨螺帽锁紧锰13护板,在抛头直射热区的正面和底面再采用挂式锰13钢板做防护,防止钢丸溅射抛丸室外壁,采用悬挂固定,安装简单,易于拆卸更换。

3. 顶部安装有5层密封结构,依次为1层锰钢挡板,2层优力胶防护,1层毛刷防护和防砂罩,杜绝了抛丸作业过程中钢丸从顶部泄漏。

4. 主机门采用双开门结构,由气缸驱动开闭,门内侧面护有锰钢护板,确保足够的强度和耐磨性。门体采用双层唇形密封结构,门关闭时与主机面紧紧贴合,确保无丸料无粉尘泄漏。

4气动门


1. 抛丸室结构紧凑,密闭设计,保证抛丸不溅钢。

2. 主机门采用双开门结构,由气缸驱动开闭,门内侧面护有锰钢护板,确保足够的强度和耐磨性。门体采用双层唇形密封结构,门关闭时与主机面紧紧贴合,确保无丸料无粉尘泄漏。


5Y型滑轨和吊具

1. 1套Y型导轨车,实现两工位连续作业。换轨机构气动阀控制,实现换轨功能。一个吊具处于抛丸工作状态时,另外一个用于装卸。

2. 2套工装系统,耐磨钢棒热处理后焊接制成(可根据客户实际需求设计)。

3. 2套吊具系统采用4节骨架伸缩结构,链式电动葫芦系统,稳定性好。

6电控箱

1. 采用西门子PLC和触摸屏

2. 采用台达或者BEST变频器

3. 采用正泰或者施耐德品牌低压电气元件

4. 采用抛丸时间控制器

5. 采用亚德客气动元件

6. 采用流量检测电流表

7. 1盏照明灯

8. 1套专用恒温空调(可选配)

参数介绍

美弗莱稳定杆吊钩式强化抛丸机参数表+配置表

序号 设备名称 吊钩式强化抛丸机
1 设备型号 MHB2-1616P/Q37-4
2 分选配置 风选+横向螺旋
3 设备应用 各种汽车零部件抛丸强化
4 抛丸器类型 全机加CNC抛丸器
5 抛丸器数量 4个
6 抛丸器电机功率 37KW
7 磁选分离器 选配
8 承重(不含工装) ≤2吨
9 旋转范围(直径*高) φ1600*1600
10 入口最大尺寸(宽*高) 2300*2300
11 半自动流量阀 选配
12 全自动流量阀 4套
13 干式除尘器 选配
14 湿式除尘器 MWDC-80
15 裸机外形尺寸(长*宽*高) 8930*7435*8170mm
16 总功率+除尘器 ≤172KW+0
17 总重量裸机+除尘器 32吨+0

标准配置:

1 电器柜:本型号标准配置为散热扇,可选配空调
2 可编程控制器PLC:西门子(根据客户要求,可选配其他品牌)
3 触摸屏:西门子(根据客户要求,可选配其他品牌)
4 变频器:国内优质品牌(根据客户要求,可指定品牌)
5 电源电压:AC380V 三相五线
6 低压电器:CHINT(根据客户要求,可选配其他品牌)
7 气动元件:ARITAC(根据客户要求,可选配其他品牌)
8 电线电缆
9 美弗莱还可根据你的要求定制各种非标抛丸机。
