突出优势

采用全锰钢机身+全锰钢护板，使用寿命20年；
采用先进的文丘里湿式除尘系统；
采用碎丸料二级分离系统；
采用高性能ABB电机+模具钢CNC机加工抛丸器；
采用钢丸流量自动控制系统；
主机采用3层密封结构，无任何丸料泄露；
采用磁性分选系统+横向螺旋分选+风选分选系统；

抛丸产品对比

抛丸前

抛丸后

工作原理

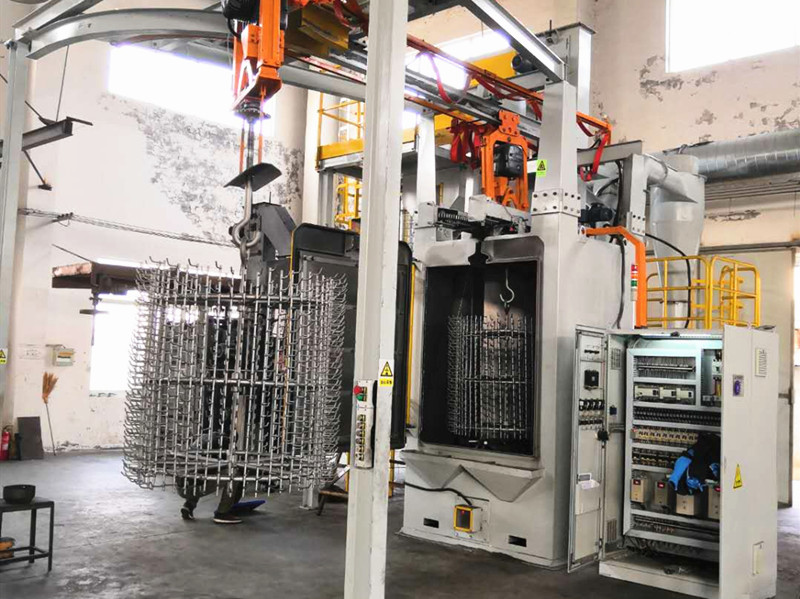

吊钩式抛丸机分为单吊钩和双吊钩，吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.1~1.5mm的弹丸抛向工件的表面，使得工件的表面达到一定的粗糙度，让工件变得美观，或者改变工件的压应力提高寿命。本机型广泛应用于齿轮、齿轴、锻造、铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理，如除氧化皮、毛刺、砂铸件除砂等。并且本机型适合于不宜碰撞的细长、薄壁件的清理。吊钩式抛丸机作为抛丸清理机的标准机型，其抛丸室旋转直径从1000到3000 mm, 高度从1200 到3000 mm. 标准机型带有2-7个抛头，承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。

产品描述

1抛丸器

1. 抛丸器电机采用ABB，优良可控的制造工艺，密封好、动平衡佳，性能稳定可靠。

2. 抛丸器壳体采用10mm优质碳钢板经过激光切割、精密折弯焊接而成，壳体采用专门的治具定位焊接，确保抛丸器壳体两端面的平行度和孔的同心度。

3. 顶护板采用模具钢CNC精密加工，加工精度达到±0.01；机加工后采用低压真空热处理。

4. 端护板采用高耐磨锰13钢板，经过激光切割而成。

5. 侧护板采用模具钢CNC精密加工，加工精度达到±0.01；机加工后采用低压真空热处理。

6. 定向套采用模具钢CNC精密加工，加工精度达到±0.01，均匀磨损，动平衡好；机加工后采用低压真空热处理。

7. 分丸轮采用模具钢CNC精密加工，加工精度达到±0.01，均匀磨损，动平衡好；机加工后采用低压真空热处理。

8. 叶片采用模具钢CNC精密加工，加工精度达到±0.01，每块叶片重量差±2g，均匀磨损，动平衡好；机加工后采用低压真空热处理。

9. 叶轮采用模具钢CNC精密加工，加工精度达到±0.01；机加工后采用低压真空热处理，表面硬度能达到HRC58-62。

10. 以上易损件使用寿命：是铸造产品三倍以上寿命（使用丸料：S460以下（1.5mm铸钢丸），硬度：HRC40-50）。

2流量阀

1. 2套半自动流量控制系统，用于控制进入抛丸器的丸料流量，通过手动调节钢丸流量

2. 全密封的结构设计，带可锁定的检查开口，配有二个轴承。

3. 每个流量阀门上端，各装有一个手动截止阀，如果需要维修流量阀时，可以关闭，用以关闭从料仓流下的丸料，方便维护。

3抛丸室体

1. 抛丸室采用全锰钢焊接而成。

2. 抛丸室内热区安装数块锰钢防护板，位于抛头直射区3/4区域，防止钢丸溅射抛丸室外壁，采用悬挂固定，安装简单，易于拆卸更换。

3. 顶部安装有三层密封结构，防止抛丸作业过程中钢丸从顶部泄漏。

4气动门

1. 抛丸室结构紧凑，密闭设计，保证抛丸不溅钢。

2. 门采用自动开关，由气缸控制。

5Y型滑轨和吊具

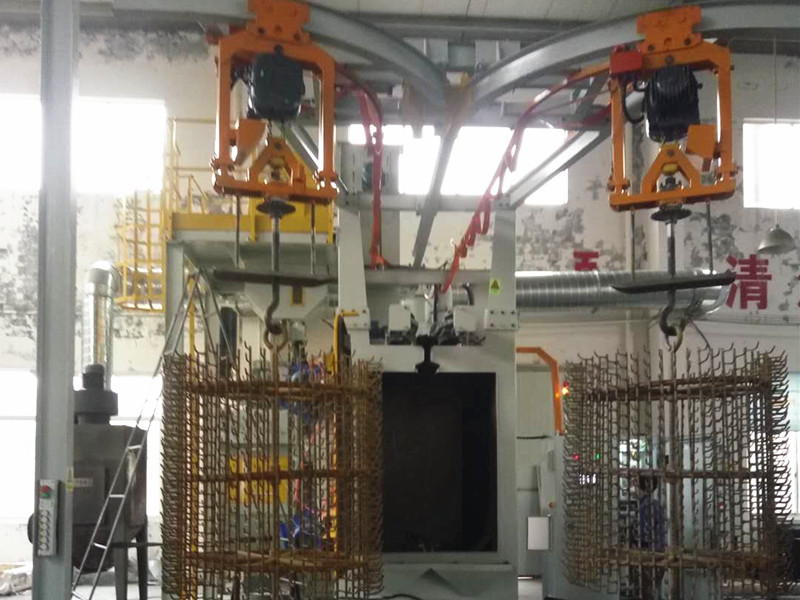

1. 1套Y型导轨车，实现两工位连续作业。换轨机构气动阀控制，实现换轨功能。一个吊具处于抛丸工作状态时，另外一个用于装卸。

2. 2套工装系统，耐磨钢棒热处理后焊接制成（可根据客户实际需求设计）。

3. 2套吊具系统采用4节骨架伸缩结构，链式电动葫芦系统，稳定性好。

6电控箱

1. 采用西门子PLC和触摸屏

2. 采用台达或者BEST变频器

3. 采用正泰或者施耐德品牌低压电气元件

4. 采用抛丸时间控制器

5. 采用亚德客气动元件

6. 采用流量检测电流表

7. 1盏照明灯

8. 1套专用恒温空调（可选配）

参数介绍

美弗莱吊钩式抛丸机参数表+配置表
序号	设备名称	双轨道悬挂式抛丸机
1	设备型号	MHB2-1014Q11-2
2	分选配置	风选
3	设备应用	间歇式多品种小批量的工件清理
4	抛丸器类型	铸造型
5	抛丸器数量	2个
6	抛丸器电机功率	11KW
7	磁选分离器	选配
8	承重(不含工装）	≤1吨
9	旋转范围（mm）	φ1000*1400mm
10	入口最大尺（宽x高）mm	1300*1694mm
11	半自动流量阀	2套
12	全自动流量阀	选配
13	干式除尘器	DC6
14	湿式除尘器	选配
15	裸机外形尺寸（长宽高）mm	680066005600
16	包含除尘器尺寸（长宽高）mm	847755457430
17	总功率+除尘器	29.95KW+5.5KW
18	总重量裸机+除尘器	8吨+0.838吨
19	烟囱（重量+面积）	选配

标准配置：
1	电器柜：本型号标准配置为散热扇，可选配空调
2	可编程控制器PLC：西门子（根据客户要求，可选配其他品牌）
3	触摸屏：西门子（根据客户要求，可选配其他品牌）
4	变频器：国内优质品牌（根据客户要求，可指定品牌）
5	电源电压：AC380V 三相五线
6	低压电器:CHINT（根据客户要求，可选配其他品牌）
7	气动元件:ARITAC（根据客户要求，可选配其他品牌）
8	电线电缆
9	美弗莱还可根据你的要求定制各种非标抛丸机。

行业应用

铝铸造行业



车身



车轮
